Teleskopik silindirler nasıl çalışır? Çok kademeli hidrolik silindirlerin çalışma prensibi, avantajları ve kullanım alanları hakkında detaylı bilgi.
Giriş
Teleskopik silindirler, sınırlı montaj alanında uzun strok gerektiren uygulamalar için geliştirilmiş çok kademeli hidrolik silindirlerdir. Genellikle 2 ila 6 kademeden oluşurlar ve her kademe iç içe geçen boru yapısına sahiptir. Bu sayede kısa bir silindir boyunda çok uzun açılma mesafeleri elde edilir.

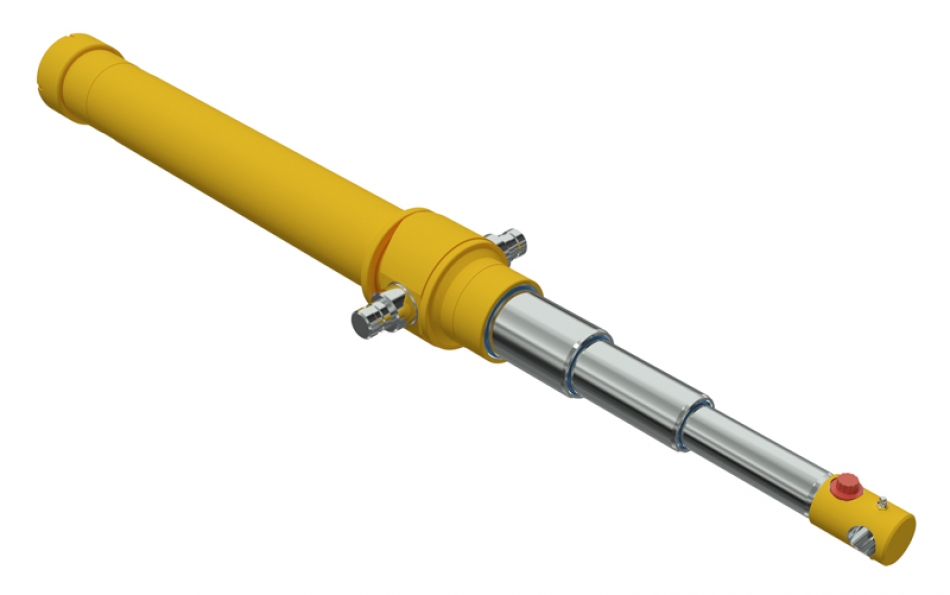

Teleskopik Silindirin Yapısı
-
Ana gövde: En dıştaki sabit borudur.
-
Kademeler: İç içe geçen borulardan oluşur (her biri ayrı piston gibi çalışır).
-
Mil uçları: Hareketin iletildiği noktadır (örneğin damper kapağına bağlanır).
-
Sızdırmazlık ve yataklama elemanları: Her kademe için ayrı ayrı tasarlanır.
Çalışma Prensibi
-
Basınçlı yağ, ilk kademe içine yönlendirilir.
-
İlk kademe açıldıktan sonra yağ ikinci kademeye geçer.
-
Bu şekilde en küçük kademeye kadar sırayla açılır.
-
Geri dönüşte ters sırayla kapanır: En küçük kademe önce kapanır, sonra diğerleri.
Avantajları
-
Uzun strok – kısa kapalı boy: Özellikle kamyon damper sistemleri gibi alan dar ama strok uzunluğu gereken yerler için idealdir.
-
Aşamalı kuvvet kontrolü sağlar: Her kademe farklı çapta olduğundan, farklı kuvvet gereksinimlerine uyarlanabilir.
-
Yer tasarrufu sağlar: Büyük makinelerde yer verimliliği sunar.
Kullanım Alanları
-
Kamyon ve tır damper sistemleri
-
Mobil vinç sistemleri
-
Hafriyat ekipmanları
-
Platform kaldırma sistemleri
Bakımda Dikkat Edilmesi Gerekenler
-
Her kademenin sızdırmazlığı ayrı ayrı kontrol edilmelidir.
-
Mil eğilmesi veya bozulması teleskopik silindirlerde performansı doğrudan etkiler.
-
Kademeler arasında düzgün yağ geçişi sağlanmalıdır.
Sonuç
Teleskopik silindirler, yüksek strok mesafesine ihtiyaç duyulan uygulamalarda en verimli çözümleri sunar. MBK Hidrolik olarak, projeye özel teleskopik silindir tasarımı ve üretimi ile sektöre güçlü çözümler sunuyoruz.
