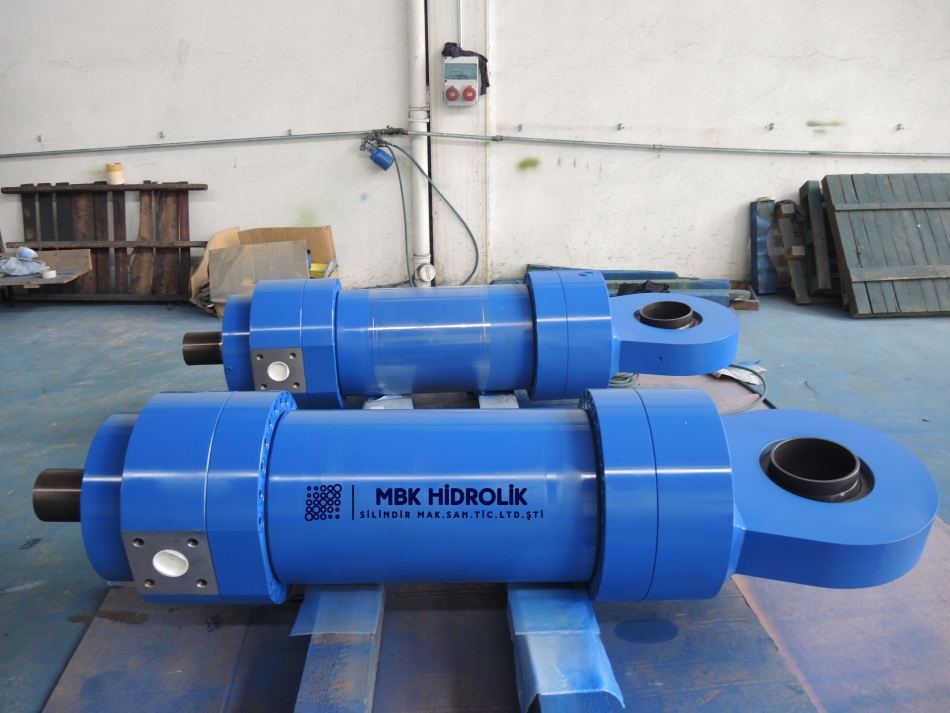

Büyük Çap ve Boyda Hidrolik Silindir Nasıl Üretilir?
Giriş
Büyük çaplı ve uzun strok hidrolik silindirler, özellikle ağır yüklerin kaldırılması, büyük makinelerin çalıştırılması veya endüstriyel hatlarda yüksek kuvvet gerektiren sistemlerde kullanılır. Bu tür silindirlerin üretimi, standart boylardaki modellere kıyasla hem mühendislik hem de üretim açısından daha karmaşıktır.
Üretim Aşamaları
1. Proje ve Tasarım
-
Kullanım alanı analiz edilir (örneğin baraj kapakları, madencilik makineleri, denizcilik sistemleri).
-
Gerekli strok, kuvvet ve çalışma basıncı belirlenir (örneğin 3 metre strok, 350 bar basınç).
-
Piston çapı ve mil çapı buna göre hesaplanır.
-
Teleskopik sistemler veya çift etkili yapılar tercih edilebilir.
2. Malzeme Temini
-
Silindir borusu: Ø400 mm üzeri içi honlanmış borular kullanılır.
-
Mil: Ø200 mm üzeri taşlanabilir çelik miller, genellikle C45 veya 42CrMo4.
-
Kapaklar, flanşlar: Kalın kesitli çelik bloklardan işlenir.
3. İşleme Süreci
-
CNC torna ve ağır iş tipi freze tezgâhları ile flanş, kapak ve gövde işlenir.
-
Honlama işlemi özel uzun hon makinelerinde yapılır.
-
Mil taşlama ve krom kaplama işlemleri hassas toleranslarla gerçekleştirilir.
4. Kaynak ve Montaj
-
Gömlek ile uç kapaklar robot kaynak veya TIG/MIG yöntemleriyle birleştirilir.
-
Sızdırmazlık elemanları montaj sırasında dikkatle yerleştirilir.
-
Tüm parçalar özel vinç sistemleriyle bir araya getirilir.
5. Test Süreci
-
Hidrostatik test uygulanır (basınca dayanıklılık)
-
Sızdırmazlık testi
-
Hareket testi (yük altında strok testi)
Kullanım Alanları
-
Baraj kapak sistemleri
-
Maden kırıcılar
-
Rüzgar türbinleri açılır kuleleri
-
Askerî mobil platformlar
Sonuç
Büyük çap ve uzun boylu hidrolik silindirlerin üretimi, yüksek mühendislik tecrübesi, güçlü makine parkuru ve hassas kalite kontrol gerektirir. MBK Hidrolik olarak, büyük çaplı silindirlerde özel üretim çözümler sunarak zorlu projelerde fark yaratıyoruz.
