Hidrolik silindirin parçaları nelerdir? Piston, mil, kapak, boru, conta ve bağlantı elemanları gibi hidrolik silindirin temel elemanlarını öğrenin.
Giriş
Hidrolik silindir, sıvı basıncıyla doğrusal hareket oluşturan mekanik bir aktüatördür. Bu sistemi oluşturan parçaların her biri ayrı bir görev üstlenir. Silindirin verimli çalışabilmesi için tüm bu elemanların uyum içinde çalışması gerekir.

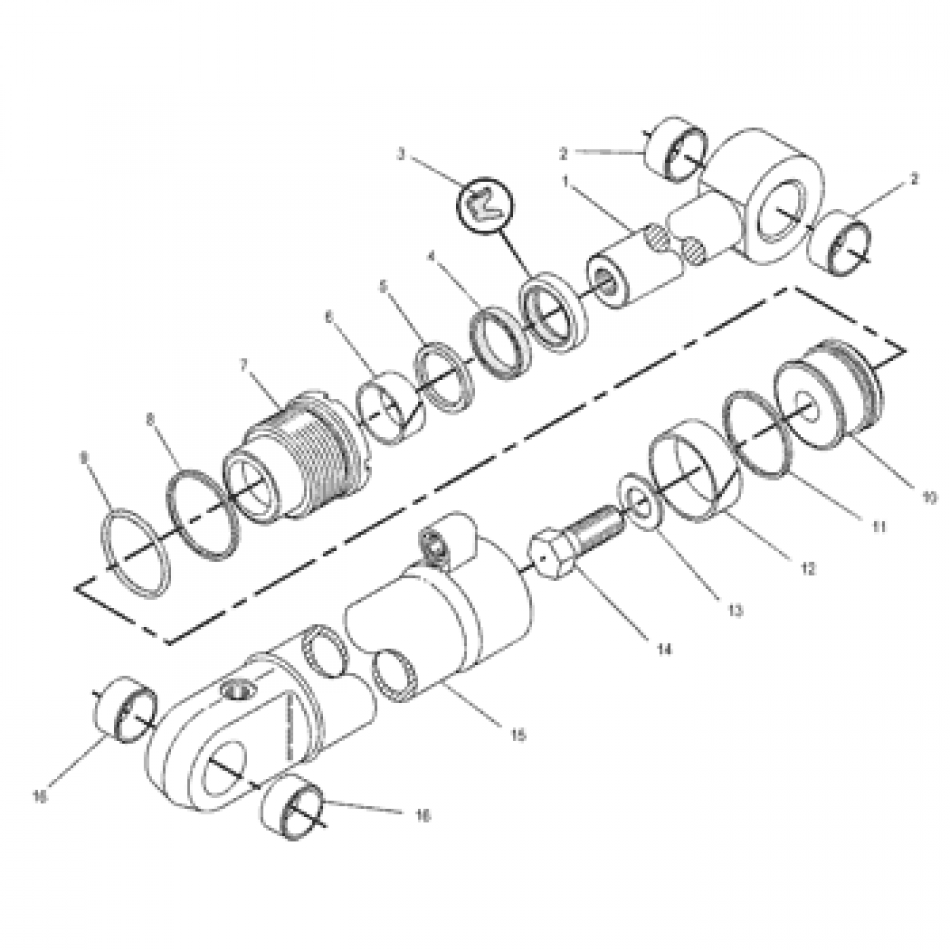

Hidrolik Silindirin Ana Elemanları
1. Silindir Borusu (Gömlek)
-
Pistonun hareket ettiği ana gövdedir.
-
Genellikle ST52 honlanmış borudan yapılır.
-
İç yüzeyi yüksek hassasiyetle honlanmıştır.
2. Piston
-
Basınçlı yağın etkisiyle milin hareketini başlatan parçadır.
-
Üzerinde sızdırmazlık contaları bulunur.
-
Genellikle çelik veya döküm malzemeden üretilir.
3. Mil (Rod)
-
Pistonla birlikte hareket eder.
-
Krom kaplı çelikten yapılır.
-
Ucu genellikle bağlantı elemanlarına sahiptir (rot başı, mafsal vb.).
4. Arka Kapak ve Ön Kapak
-
Silindirin iki ucunu kapatır.
-
Mil keçesi, yataklama ve toz keçesi genellikle ön kapakta bulunur.
5. Sızdırmazlık Elemanları
-
Piston contası, O-ring, mil keçesi ve toz keçesi içerir.
-
Yağın kaçmasını önler ve dış etkenlerin silindire girmesini engeller.
6. Bağlantı Elemanları
-
Mafsallı uç, rot başı, flanş gibi montaj parçalarıdır.
-
Silindirin makineye sabitlenmesini sağlar.
7. Yataklama Parçaları
-
Milin merkezde kalmasını ve düzgün çalışmasını sağlar.
-
Genellikle plastik ya da kompozit malzemeden yapılır.
Opsiyonel Elemanlar
-
Yastıklama sistemi: Strok sonlarında darbe emici görevi görür.
-
Manyetik sensör yuvaları: Otomasyon sistemleri için kullanılır.
-
Basınç valfleri: Emniyet ve akış kontrolü için eklenebilir.
Sonuç
Hidrolik silindirler, çok sayıda parçanın kusursuz uyumuyla çalışır. Her eleman, sistemin güvenliği, sızdırmazlığı ve performansı için hayati öneme sahiptir. MBK Hidrolik olarak, tüm silindirlerde kaliteli malzeme ve mühendislik çözümleriyle en iyi performansı garanti ediyoruz.
